Panduan Lengkap Kotak Sekring Honda Brio Satya: Lokasi, Diagram, dan Cara Memeriksa

Sekring adalah komponen vital dalam sistem kelistrikan mobil. Fungsinya sebagai pengaman, mencegah kerusakan lebih parah akibat korsleting atau arus berlebih. Bagi pemilik Honda Brio Satya, memahami letak dan fungsi sekring sangat penting untuk mengatasi masalah kelistrikan ringan sebelum membawanya ke bengkel. Artikel ini akan membahas tuntas tentang kotak sekring Honda Brio Satya, mulai dari lokasi, diagram, cara memeriksa, hingga tips menjaganya agar tidak cepat rusak.

Lokasi Kotak Sekring Honda Brio Satya

Pada Honda Brio Satya, terdapat dua lokasi utama kotak sekring:

1. Kotak Sekring Interior (Dalam Kabin): Terletak di bawah roda kemudi, tepatnya di sisi kanan bawah.

2. Kotak Sekring Ruang Mesin: Menyatu dengan baterai di dalam ruang mesin.

Menemukan Kotak Sekring Interior

Untuk mengakses kotak sekring interior, ikuti langkah-langkah berikut:

1. Buka cover (penutup) di bagian bawah roda kemudi. Cover ini terpasang menggunakan klip, sehingga dapat dibuka dengan menariknya.
2. Setelah cover terbuka, Anda akan melihat kotak sekring yang berisi banyak sekring.

Menemukan Kotak Sekring Ruang Mesin

Kotak sekring di ruang mesin lebih mudah ditemukan:

1. Buka kap mesin mobil.
2. Cari posisi baterai. Kotak sekring terletak di dekatnya, menyatu dengan baterai.
3. Buka cover baterai bagian atas dengan menekan klip di samping cover.

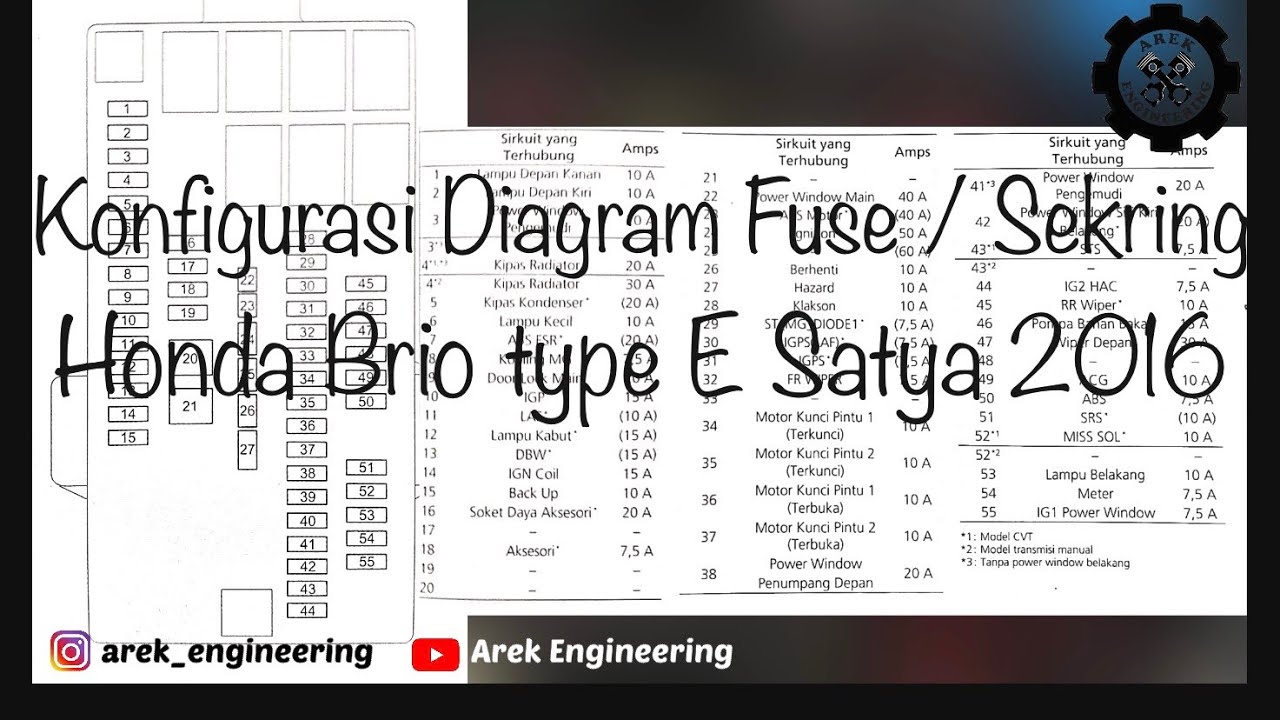

Diagram dan Fungsi Sekring Honda Brio Satya

Setiap sekring memiliki fungsi spesifik dalam melindungi komponen kelistrikan tertentu. Diagram sekring biasanya tertera pada cover kotak sekring atau pada buku manual kendaraan. Berikut adalah contoh fungsi beberapa sekring pada Honda Brio Satya:

Sekring Interior (Contoh):

• H-LP RH: Headlamp (lampu depan) sebelah kanan
• H-LP LH: Headlamp (lampu depan) sebelah kiri
• A/C: Air Conditioner (AC)
• POWER: Power Window
• D/L: Central Lock

Sekring Ruang Mesin (Contoh):

• Fusible Link: Pengaman utama sistem kelistrikan (80A atau 100A, tergantung tipe mesin)
• Fusible Link EPS: Electronic Power Steering (60A)
• Fuse: Klakson, lampu rem, dan lampu hazard (20A atau 30A, tergantung tipe mesin)
• Fuse IG1/BACK: Lampu mundur (7.5A)
• Fuse STOP: Lampu kabin (10A)

Catatan Penting: Diagram dan nilai ampere sekring dapat berbeda-beda tergantung tahun pembuatan dan tipe Honda Brio Satya. Selalu periksa diagram yang sesuai dengan mobil Anda.

Cara Memeriksa dan Mengganti Sekring

Sebelum memeriksa atau mengganti sekring, pastikan kunci kontak dalam posisi OFF. Gunakan penjepit atau pinset khusus sekring untuk melepas sekring.

Langkah-Langkah Memeriksa Sekring:

1. Identifikasi Sekring yang Bermasalah: Gunakan diagram sekring untuk menemukan sekring yang terkait dengan komponen yang tidak berfungsi.
2. Periksa Kondisi Fisik Sekring:
   • Sekring Blade: Periksa apakah kawat di dalam sekring putus.
   • Sekring Tabung: Periksa apakah kabel di dalam tabung putus atau terdapat bekas terbakar.
   • Sekring yang Menghitam: Sekring yang menghitam menandakan telah terjadi korsleting.
3. Gunakan Multimeter (Opsional): Jika sulit melihat kondisi fisik sekring, gunakan multimeter untuk menguji kontinuitasnya. Sekring yang baik akan menunjukkan kontinuitas (angka 0 atau bunyi "beep").

Langkah-Langkah Mengganti Sekring:

1. Lepaskan Sekring yang Rusak: Gunakan penjepit sekring untuk mencabut sekring yang rusak dari kotak sekring.
2. Pasang Sekring Baru: Ganti sekring yang rusak dengan sekring baru yang memiliki nilai ampere yang sama. Pastikan sekring terpasang dengan benar.

Peringatan: Jangan mengganti sekring dengan nilai ampere yang lebih tinggi. Hal ini dapat menyebabkan kerusakan pada komponen kelistrikan.

Memahami Kode Warna Sekring

Setiap sekring memiliki kode warna yang menunjukkan kapasitas arusnya. Berikut adalah kode warna sekring yang umum digunakan:

• Coklat: 5A
• Merah: 10A
• Biru: 15A
• Kuning: 20A
• Bening: 25A
• Hijau: 30A

Fungsi Sekring Lebih Dari Sekadar Pengaman

Selain berfungsi sebagai pengaman utama, sekring juga memiliki fungsi lain, antara lain:

1. Mencegah Korsleting: Sekring akan memutus aliran listrik jika terjadi arus berlebih yang dapat menyebabkan korsleting dan kebakaran.
2. Sebagai Sensor Kerusakan: Jika sekring putus, ini bisa menjadi indikasi adanya masalah pada sistem kelistrikan mobil.
3. Menunjukkan Kapasitas Kelistrikan: Kode warna sekring menunjukkan kapasitas kelistrikan komponen yang dilindunginya.

Jenis-Jenis Sekring Mobil

Selain sekring blade dan tabung yang umum digunakan, terdapat beberapa jenis sekring lain yang mungkin Anda temukan pada mobil:

1. Sekring Glass Cartridge: Berbentuk tabung dengan dinding kaca transparan.
2. Sekring Batu: Mirip sekring glass cartridge, tetapi tidak transparan.
3. Sekring Yazaki Battery Fuse Terminal (BFT): Digunakan pada aki sebagai pengaman.
4. Sekring Fusible Link: Berbentuk kabel dengan ring di salah satu ujungnya.

Ciri-Ciri Sekring Mobil Putus

Berikut adalah beberapa ciri-ciri sekring mobil putus:

1. Permukaan Menghitam: Sekring yang menghitam menandakan telah terjadi korsleting.
2. Komponen Plastik Meleleh: Pada sekring blade, komponen plastik bisa meleleh jika terjadi arus berlebih.
3. Kawat Putus: Kawat di dalam sekring blade atau tabung terlihat terputus.
4. Komponen Mobil Mati: Jika ada komponen listrik mobil yang mati, periksa sekring yang terkait.

Cara Menjaga Sekring Agar Tidak Cepat Rusak

Meskipun sekring relatif murah, penting untuk menjaganya agar tidak cepat rusak. Berikut adalah beberapa tips:

1. Periksa Sekring Secara Rutin: Terutama setelah melewati jalanan rusak. Pastikan sekring tidak kendor.
2. Siapkan Sekring Cadangan: Simpan sekring cadangan di mobil untuk berjaga-jaga jika sekring putus.
3. Hindari Modifikasi Kelistrikan Berlebihan: Modifikasi yang tidak sesuai standar dapat membebani sistem kelistrikan dan menyebabkan sekring sering putus.

Masalah Kelistrikan Umum pada Honda Brio Satya dan Sekring yang Terkait

Berikut adalah beberapa masalah kelistrikan umum pada Honda Brio Satya dan sekring yang mungkin terkait:

1. Lampu Depan Mati: Periksa sekring H-LP RH dan H-LP LH.
2. AC Tidak Berfungsi: Periksa sekring A/C.
3. Power Window Tidak Berfungsi: Periksa sekring POWER.
4. Central Lock Tidak Berfungsi: Periksa sekring D/L.
5. Lampu Rem Tidak Menyala: Periksa sekring yang terkait dengan lampu rem di kotak sekring ruang mesin.
6. Klakson Tidak Berbunyi: Periksa sekring yang terkait dengan klakson di kotak sekring ruang mesin.
7. Lampu Mundur Tidak Menyala: Periksa Fuse IG1/BACK.
8. Lampu Kabin Tidak Menyala: Periksa Fuse STOP.

Pentingnya Memiliki Buku Manual Kendaraan

Buku manual kendaraan adalah sumber informasi penting tentang mobil Anda, termasuk diagram sekring dan fungsi masing-masing sekring. Simpan buku manual kendaraan di tempat yang mudah dijangkau.

Kapan Harus Membawa Mobil ke Bengkel?

Jika Anda sudah memeriksa sekring dan menggantinya, tetapi masalah kelistrikan masih berlanjut, sebaiknya bawa mobil ke bengkel terpercaya. Kemungkinan ada masalah yang lebih kompleks pada sistem kelistrikan mobil yang memerlukan penanganan oleh teknisi profesional.

Alternatif Selain Sekring: Circuit Breaker

Sebagai informasi tambahan, selain sekring, ada juga circuit breaker yang berfungsi sebagai pengaman kelistrikan. Circuit breaker memiliki keunggulan karena dapat direset setelah trip (memutus aliran listrik), sedangkan sekring harus diganti. Namun, circuit breaker umumnya lebih mahal daripada sekring dan lebih sering digunakan pada sistem kelistrikan yang lebih besar.

Kesimpulan

Memahami letak, fungsi, dan cara memeriksa sekring pada Honda Brio Satya adalah keterampilan dasar yang berguna bagi setiap pemilik mobil. Dengan pengetahuan ini, Anda dapat mengatasi masalah kelistrikan ringan sendiri dan menghemat biaya perbaikan. Selalu gunakan sekring dengan nilai ampere yang sesuai dan jangan mengganti sekring dengan nilai yang lebih tinggi. Jika masalah kelistrikan berlanjut setelah mengganti sekring, segera bawa mobil ke bengkel terpercaya untuk pemeriksaan lebih lanjut. Dengan perawatan yang tepat, sistem kelistrikan Honda Brio Satya Anda akan berfungsi dengan baik dan memberikan kenyamanan berkendara. Jangan lupa untuk selalu merujuk pada buku manual kendaraan untuk informasi yang lebih detail dan spesifik mengenai model Honda Brio Satya Anda.
